크린룸 시스템 분류

크린룸크린룸 시스템 분류

01

FAN FILTER UNIT(FFU) CLEAN SYSTEM

FFU SYSTEM은 규격화된 유니트를 천정면에 자유롭게 설치할 수 있는 구조로 되어 있으며, 현재 국내외 최고급 수퍼 크린룸에 적용되고 있다. 그밖에 제조라인의 부분 청정도 유지에도 매우 유용하다.

- 고청정도 유지에 비해 설비비 및 운전비가 저렴하다.
- 제조장비의 LAY-OUT 변경에 따른 유연성이 좋다.
- 향후 확장성이 매우 좋다.

01

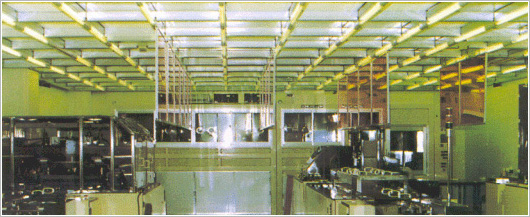

CEILING SYSTEM(SUPER CLEAN ROOM)

청정도 CLASS 1, 10, 100의 수직증류방식 크린룸에서는 천정면에 초고성능 필터(ULPA 혹은 HEPA)를 설치하고, DEAD SPACE를 적게 하는 알류미늄 프레임 방식이다. 당사에서는 SYSTEM CEILING라 부르며 MEGA BIT 시대에 알맞은 안정된 신뢰의 SYSTEM입니다.

- C-CHANNEL & HANGING MATERIALS
용융도금된 C-CHANNEL, TURN BUCKLE, LONG BOLT, NUT, WASHER등으로 구성되어 있다. 먼지 발생이 없고 하중에 충분히 견딜 수 있는 구조로 되어 있다.
- AL. MOULD FRAME
필터 및 블라인드 판넹르 설치할 수 있는 몰드바로서 조명기구, 경량판넬, 아이리드, 스피커, 감지기 등을 설치 할 수 있다.
- ULPA FILTER & HEPA FILTER
GEL에 의해 밀페가 될 수 있도록 구성된 스커트 TYPE 필터로서 청정도에 따라 ULPA FILTER 또는 HEPA FILTER를 설치.
- SENSOR
알루미늄 시스템바 하부에 부착 설치하여 기류에 방해가 되지 않는 TYPE으로 설치한다.
- BLIND PANEL
필터가 설치되지 않은 부분에 설치하는 천정 PANEL
- EYELID
기류의 평행선을 유지하기 위해 MOULD BAR에 부착 설치하며, 무정전 TYPE 아크릴판을 사용한다.
- GEL
공기의 기밀을 유지하기 위해 몰드바에 일정량을 부어 사용한다. A.B액으로 구성된다.
- CAULKING
비초산계 실리콘 코킹제를 사용한다.

01

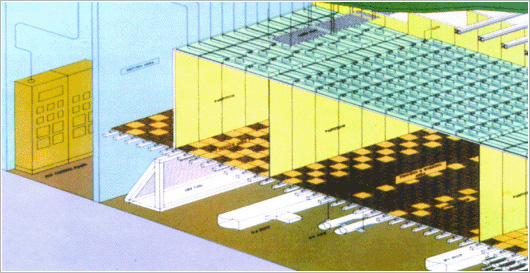

CLEAN TUNNEL MODULE SYSTEM(C.T.M)

터널 크린룸 시스템은 전체면 수직 층류 방식 크린룸과 비교하여 설비비, 운전비 모두 줄일 수 있습니다. 또 최고의 청정도를 우지할 수 있고, ±0.1℃의 초정밀온도 CONTROL도 가능합니다.

- 초정밀 온도 장치를 터널에 연결하여 전풍량의 10-20%를 Control함으로써 전체를 ±0.1℃까지 유지할 수가 있습니다.
- 각각의 시스템은 UNIT화 되어 있고 조합이 자유롭게 선택되고, 조립 증설이 쉽게 행해집니다.
- Filter는 0.1µm용 , 0.3µm용 모두 사용이 가능합니다.
- 기류조정은 Shutter 부착 Access flow를 설치하여 제조장치를 설치한 후에도 쉽게 조정합니다.
- 자립방식은 어떤 모양의 장소에도 설치 가능하고 건축설비와는 분리계획이 가능합니다.
